安裝使用

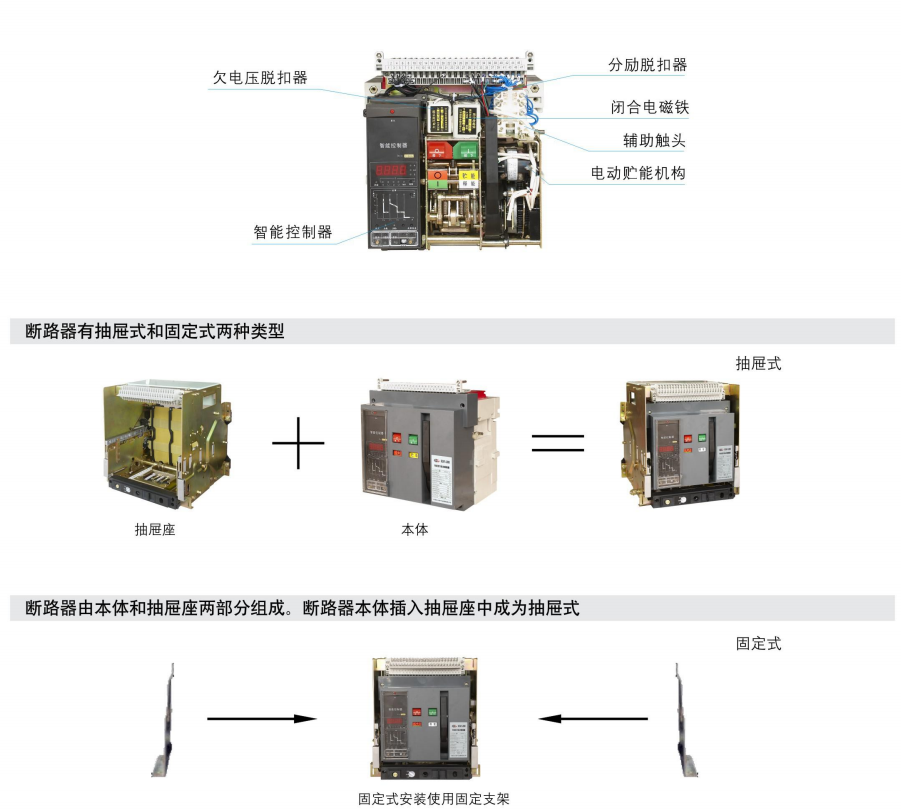

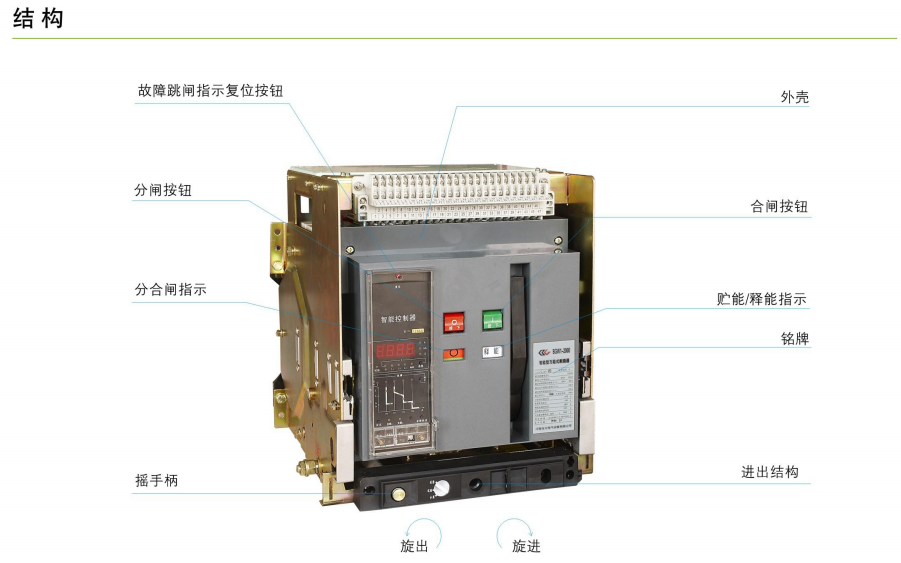

1、將斷路器從包裝箱固定底板卸下,如為抽屜式斷路器，首先抽出斷路器抽屜座下部的手柄，可靠插入抽屜座下部橫梁塑料罩殼中的孔中，逆時針轉動手柄，斷路器本體會慢慢朝抽屜座外滑動，當下部指示導桿指到分離位置，并且手柄已不能旋動時，抽出手柄，兩只手分別抓住抽屜座上鋁把柄，同時用力抽出斷路器本休，到抽不動為止，將本體移出抽屜座，然后將抽屜卸下底板，并清理干凈抽屜座內異物。以500V兆歐表檢查斷路器絕緣電阻，在周?chē)橘|(zhì)溫度20℃±5℃的相對濕度50%~70%應不小于24MΩ, ,否則應烘干。
2、將斷路器(固定式)或抽屜座(抽屜式)放在安裝支架上，并緊固著,將主回路母線直接連接到固定式斷路器母線上，或在斷路器本體放入抽屜座導軌上，將手柄插入進出裝置孔中，順時針轉動手柄，使抽屜座下部位置指在連接位置時，并聽到“咔嗒"聲后，表明斷路器本體連接到位,再將主回路母線連接到抽屜座母線上。
3、按電氣原理圖接線二次回路。
注：抽屜座內不得有螺母、墊片或其它異物，以免卡住抽屜座。安裝前請核對產品銘牌參數是否滿足訂貨需求。
