一、概述
GGD低壓固定式成套開關設備（以下簡稱配電柜）適用于發電廠、變電所、工礦企業等電力用戶作為交流50Hz（60Hz），額定工作電樂380V（400V）、（660V），額定電流至3150A的配電系統中作為動力，照明及配電設備的電能轉換，分配與控制之用。該產品具有分?jǐn)嗄芰Ω摺?dòng)熱穩定性好，額定短時耐受電流達50KA。電氣方案靈活、組合方便、實用性強、結構新穎、防護等級高等特點。該產品是我國組裝式、固定面板開關柜的代表產品之一。
配電柜是經過全面型式試驗，并通過國家強制性產品3C認證。該產品符合GB7251.1《低壓成套開關設備和控制設備》、IEC60439-1《低壓成套開關設備和控制設備》等標準。
二、型號及其含義
三、正常使用條件
1、周?chē)諝鉁囟炔怀^(guò)40℃，且在24h內測得的平均值不超過35℃，最低周?chē)諝鉁囟?5℃；
2、安裝場地的海拔高度不超過2000m；
3、周?chē)諝鉀](méi)有明顯地受到塵埃、煙、腐蝕性和可燃性氣體、蒸氣或鹽霧的污染；
4、大氣條件：
空氣清潔，在最高溫度為+40℃時，其相對濕度不得超過50%。在較低溫度時，允許有較大的相對濕度。
例如：+20℃時相對濕度為90%。但應考慮到由于溫度的變化，有可能會然地產生適度的凝露。
5、設備安裝時與垂直面的傾斜度不超過5°；
6、設備應安裝在無劇烈振動和沖擊的地方；
注：用戶有特殊要求時可與我公司協商解決；

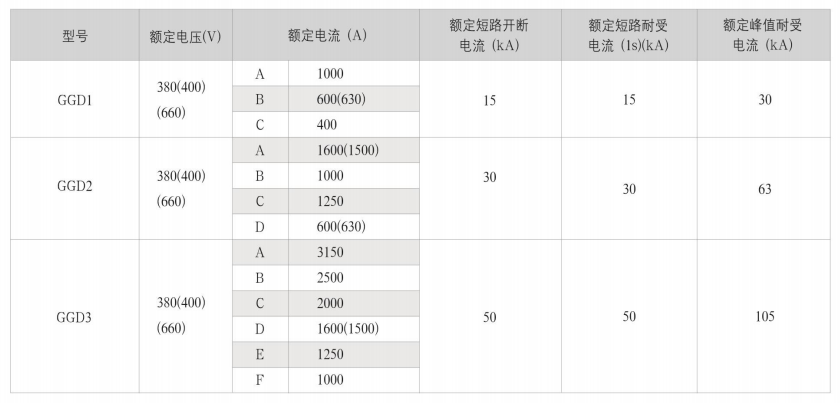

四、主要技術參數
五、結構特點
1、GGD配電柜的柜體采用通用柜的形式，框架用8ME冷彎型鋼局部焊接組裝而成，框架零件及專用配套零件由本公司生產配套供貨，以保證柜體的精度和質量。通用柜的零部件按模塊原理設計，并有20模的安裝孔，通用系數高。可以使工廠實現生產。既縮短了生產制造周期，也提高了工作效率。整個柜體顏色為5Y8/1或根據用戶要求，表面為高壓靜電噴塑>60u。
2、GGD柜設計時充分考慮到柜體運行中的散熱問題。在柜體上下兩端均有不同數量的散熱槽孔，當柜內電器元件發熱時，熱量上升，通過上端槽孔排出，而冷風不斷地由下端槽孔補充進柜，使密封的柜體自下而上形成-個自然通風道，達到散熱的目的。
3、GGD柜按照現代工業產品造型設計的要求，采用黃金分割比的方法設計柜體外形和各部分的分割尺寸，使整柜美觀大方、新穎。
4、柜門用轉軸式活動鉸鏈與構架相連、安裝、拆卸方便。門的折邊外均嵌有-根山型發泡橡塑條，關門時門與框架之間的嵌條有一定的壓縮行程，能防止門與柜體直接碰撞，也提高了門的防護等級。
5、裝有電器元件的儀表門用多股軟銅線與框架相連，然后連接到接地母排上。柜內的安裝件與框架間用滾花墊圈連接，整柜構成完整的接地保護系統。
6、柜體表面采用高壓靜電噴塑粉工藝處理。具有附著力強，質感好。整柜呈亞光色調，避免了眩光效應，給值班人員創造了較舒適的視覺環境。
7、柜體的頂蓋在需要時可拆除，便于現場主母線的裝配和調整，柜頂?shù)乃慕茄b有吊環，用于起吊和裝運。
8、輔助電路方案。
輔助電路的設計分供用電方案和發電廠方案兩部分。
9、主母線
考慮到價格比和鋁代銅的可行性，一般額定電流在1600A及以下時采用單鋁排母線。額定電流大于1600A時采用雙銅排母線也可根據用戶的要求將鋁母線換成同等截流量的銅母線。母線的搭接面均采用搪錫工藝處理。
10、電器元件選擇
a.GGD柜主要采用國內已能批量生產的較先進的電器元件。柜架斷路器采用DWI5、DWI6、DWI7等。也可選用JYWI、DW45TGW45S、CWI、AE、M、F等，塑殼斷路器選用JYM1、TGMIS、DZ253、DZ20、TM30、NS等國內外較先進的電器元件。
b.HDI3BX和HSI3BX型旋轉操作式刀開關是專為滿足GGD柜獨特結構的需要而設計的專用元件，它改變了機構的操作方式保留了老產品的優點，是-種實用新型的電器元件。
c.如設計部門根據用戶需要，選用性能更優良，技術更先進的新型電器元件時，因GGD柜具有良好的安裝靈活性，-般不會因更新電器元件造成制造和安裝方面的困難。
d.為進一步提高至電路的動穩定能力，GGD柜的母線支撐采用專用的ZMJ型組合式母線夾和絕緣支撐件。母線夾由高強度、高阻燃型PPO金合材料熱望成型，絕緣強度高、自熄性能好，結構獨特，只需調整積木式間塊即可方便地組合成單母線或雙母線夾。絕緣支撐是套簡式模壓結構，成本低、強度高、解決了老產品爬電距離不夠的缺陷。
11、柜體的防護等級為IP30、IP40，用戶也可根據使用環境的要求在IP20~IP40之間選擇。

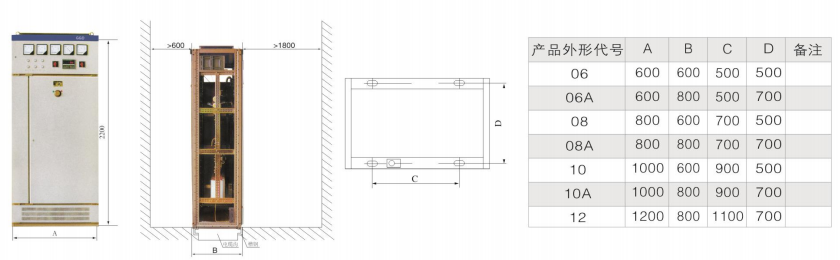

六、外形和安裝尺寸
七、產品成套性
供貨時應提供下列文件和附件：
1、合格證；
2、裝箱單；
3、使用說明書；
4、出廠檢驗報告；
5、有關電氣圖紙；
6、柜門鑰匙、操作手柄合同規定的備品配件；
7、主要元件的安裝使用說明書。
八、訂貨須知
訂貨時應提供下列資料：
1、主電路系統方案圖；
2、輔助電路電氣原理圖；
3、柜內元件清單（包括元器件型號、名稱、規格、數量）；
4、開關柜平面布置圖；
5、柜體顏色（如無要求按本公司標準供給）;
6、所需備品備件清單；
7、與產品正常使用不符的其它特殊要求。
